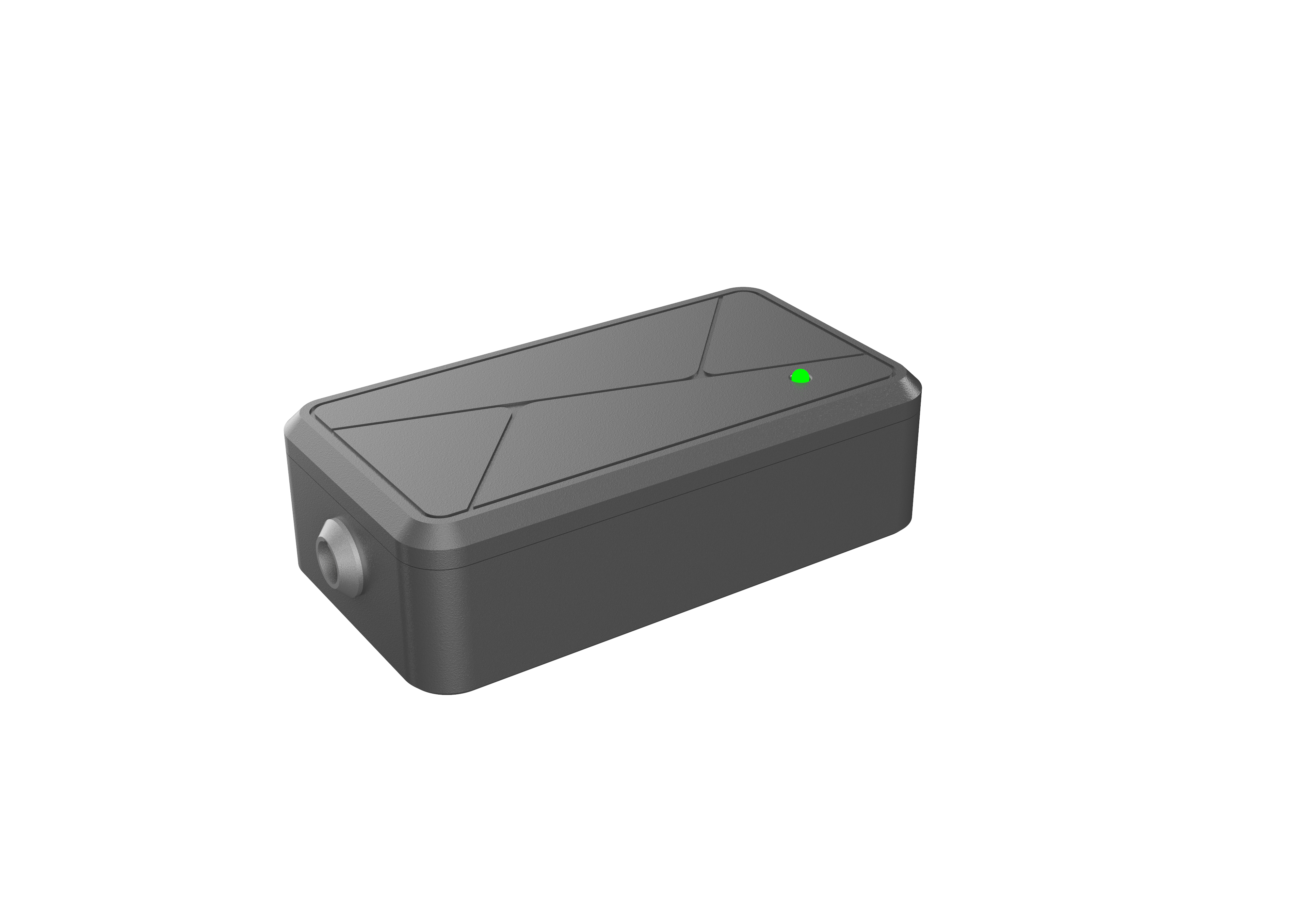

报警输出模块用于当被监测的区域发生突发状况时，系统发出声光报警，并将报警信号传输至其他安全联锁装置中，在此过程中，报警输出模块可将系统传出的报警信号转换为连锁装置可识别的信号输出。
模块内置 modbus 协议，设备 ID 可设置，可通过数字信号控制报警输出。
三路模拟量输入，并且模拟量的报警优先级高于数字信号。
模拟量输入可配置，三选一、三选二或三选三。
输出信号为 0-10V 电压、4-20mA 电流、继电器输出。
模块支持固件升级，各设置参数可掉电保存。
类型 | 参数 | 规格 |
报警 | 报警类型 | 三路模拟量和数字信号超阈值报警 |
报警方式 | 设置开关量、 4-20mA 的模拟量和 0-10V 的模拟量 | |
通讯 | 电气特性标准 | 正电平+2V～+6V，负电平-2V～-6V |
最大传输速率 | 数据最高传输速率为 10Mbps | |
通信协议 | 使用 modbus 协议 | |
通信方式 | 半双工通信 | |
通信接口 | RS-485 接口 | |
供电电源 | 电压 | 12V |
类型 | 直流电源 | |
最大电流 | 200mA | |
最大功率 | 2.4W | |
继电器开关信号 输出 | 接点最大电压 | 250VAC/30V DC |
接点最大电流 | 3A | |
初始接触阻抗 | 小于100mΩ | |
触点材质 | Ag 合金 | |
4~20mA 电流输 出 | 输出电流线性度误差 | 5% |
ESD保护 | > 2000 V | |
最大负载 | 300Ω | |
0~10V 电压输出 | 输出电压误差 | 5% |
输出电压线性度误差 | 5% | |
输出短路保护 | 输出脚与地短路时进入保护模式，停止输出 | |
ESD 保护 | > 2000 v | |
环境特性 | 工作温度 | -20℃~50℃ |
存储温度 | -30℃~60℃ | |
工作湿度 | 10% ~ 90%RH，无凝结 | |
存储湿度 | 5% ~ 95%RH，无凝结 | |
电磁兼容特性 | 电磁兼容 | 满足GB/T 34138-2017 辐射防护仪器 环境、电磁和机械性能要求 |
