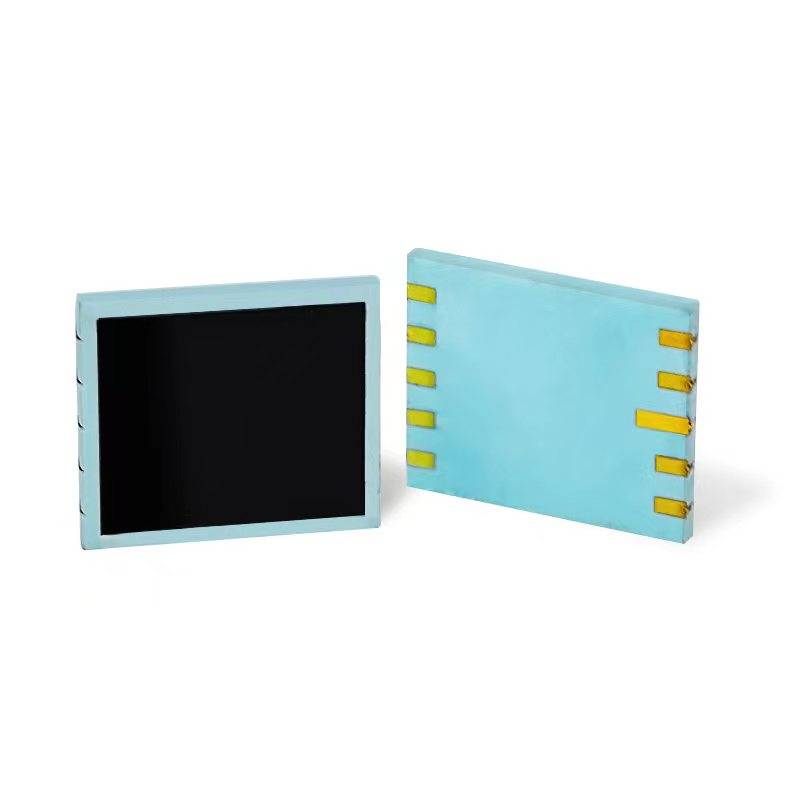

DGS0505 是一款专用于电离辐射探测的硅 PIN 结型探测器，采用陶瓷管壳 LCC10 封装形式，广泛应用于以 X 射线、带电粒子探测为代表的核探测领域，具有结构简单，体积小，重量轻，噪声低，信噪比高，灵敏度好， 性能稳定等优势。
产品特性
• 根据灵敏度要求不同有多种面积可选：25mm2 、4mm2 、100mm2
• 有机基板封装可选
• 可选遮光封装（适用于 γ/X 射线）或无窗（适用于 β 粒子、α 粒子探测）
• 低暗电流
• 低电容
• 应用范围：X 射线能谱、粒子计数、剂量监测、核物理试验
规格参数
| 符号 | 参数 | 条件 | 值 | 单位 |
| TSTG | 储存温度范围 | / | -40~100 | ℃ |
| TOP | 工作温度范围 | / | -20~70 | ℃ |
| Area | 有效探测面积 | / | 5×5 | mm2 |
| E | 光子能量范围 | / | 5~100 | keV |
| VBR | 反向击穿电压 | 100μA | 200 | V |
| Vbias | 偏置电压 | 推荐值 | 25 | V |
| ID | 暗电流 | ＞25V | 最大值＜1 典型值0.3 | pA |
| CJ | 结电容 | ＞25V | 最大值＜5 典型值1 | pF |
| t | 最大耗尽层厚度 | 100V | 0.45 | mm |
*以上数据在 25℃环境下测量。
其他型号
DGS 系列辐射探测器的产品规格还包括以下几种，欢迎联系我们了解更多细节：
• DGS0202 : 有效探测面积为 2x2mm2 ；
• DGS1010 : 有效探测面积为 10x10mm2 ；
• DGS0505-L：有效探测面积为 5x5mm2 , 有机基板封装。
